M16 5 tűs menetes vízálló csatlakozó IP67

Az 5 érintkezős M16 egy többkörös igásló automatizáláshoz, LED-rendszerekhez és kültéri vezérlésekhez – tűnként 4A/110V, amely számos érzékelő- és jelelosztási forgatókönyvet lefed. Az M16×1.0 menet rögzítve tartja a robotkarokon, a szállítószalag-érzékelő hálózatokon és az elosztott világítási húrokon. Az elektromosság összhangban van a sorozattal: 10 mΩ vagy annál kisebb érintkezési ellenállás, 500 MΩ vagy nagyobb szigetelés 500 V egyenfeszültségen, 1,5 kV dielektromos, 1500 ciklus névleges. IP67 tömítés, nikkelezett sárgaréz érintkezők, PVC köpeny – -20 foktól +85 fokig jó. Max kábel 8,0 mm külső átmérőjű. Párhuzamos áramkör a láncos huzalozáshoz. Megnyíltak az OEM/ODM opciók. Az igazi előny? Öt független áramkört kap ugyanabban az M16-os héjban, amelyek általában kevesebbet tartalmaznak – így csökkentheti a csatlakozók számát az összetett vezérlőrendszereken.

A szálláslekérdezés elküldése

A Dongguan Hejiaxin Technology Co., Ltd. az m{2}} tűs menetes vízálló ip67 csatlakozók egyik vezető gyártója és szállítója Kínában. Kérjük, bátran nagykereskedjen Kínában gyártott tartós termékeket itt, és szerezze be gyárunk árlistáját. Minden testreszabott termék kiváló minőségű és versenyképes áron.

Műszaki előírások

Paraméter	Specifikáció
Névleges feszültség	AC250V
Jelenlegi R ating	Kisebb vagy egyenlő, mint 6A
Bekapcsolási idők	1500
Max kábel OD	8,0 mm vagy annál kisebb
Áramkör felépítése	Párhuzamos
Érintkezési ellenállás	10mΩ
Szigetelésszerkezet	500MΩ DC500V
Feszültségállóság szobahőmérsékleten	1,5 KV
TemperatureRating	-20 fok ~+85 fok
Vízálló szint	IP67

Anyagspecifikációk

Paraméter	Specifikáció
huzal Anyaga	PVC, gumi
Jack anyaga	PVC
Pin Anyaga	Nikkel{0}}bevonatú sárgaréz
Tömítőgyűrű	Gumi

Termékmérnöki rajz

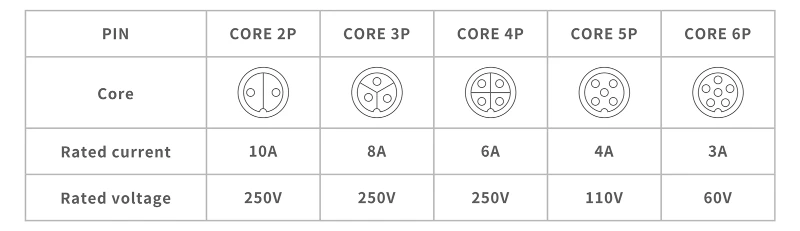

Core Configuration Diagram

Dimensional Drawing

Rajz specifikációi: 49,1 mm-es külső dugó, 13,6 mm-es csatlakozómenet, 20,4 mm-es AF csatlakozó anya. Befogóaljzat teljes átmérője 54,1 mm, menetmélység 21,7 mm, rögzítőanya 21,1 mm AF. Az M16×1.0. 5-pólus 4A/110V névleges – egyéb változatok: 2 tűs 10A/250V, 3 tűs 8A/250V, 4 tűs 6A/250V, 6 tűs 3A/60V. ISO 2768-m. A CAD fájlok PDF vagy DWG formátumban érhetők el. Módosíthatjuk a menetformákat, a ház hosszát vagy a kapcsolattartó elrendezését is, ha az alkalmazás a szabványos rajzon kívülre kíván valamit.

Termék részletek

6 tűs csatlakozóaljzat kör alakú csatlakozógyűrűvel

Ezen a képen a 6 érintkezős változat csatlakozóaljzata látható (illusztráció céljából), a kör alakú csatlakozógyűrűvel. Jól látható a hat csatlakozóérintkező és a fekete PVC ház, valamint az M16×1.0 belső menet. A kör alakú gyűrű további mechanikai támasztást és beállítást biztosít a párosítás során.

Férfi és női elölnézet (6 tűs változat, fekete PVC)

Ezen az elölnézeti képen egymás mellett látható a 6 tűs változat dugója és aljzata (illusztráció céljából). Mindkettő hat nikkelezett sárgaréz érintkezővel rendelkezik, amelyek szabványos M16 kör alakúak, fekete PVC házzal. Ez a kép segít az összeszerelés előtt ellenőrizni a tű/foglalat igazítását és tájolását.
