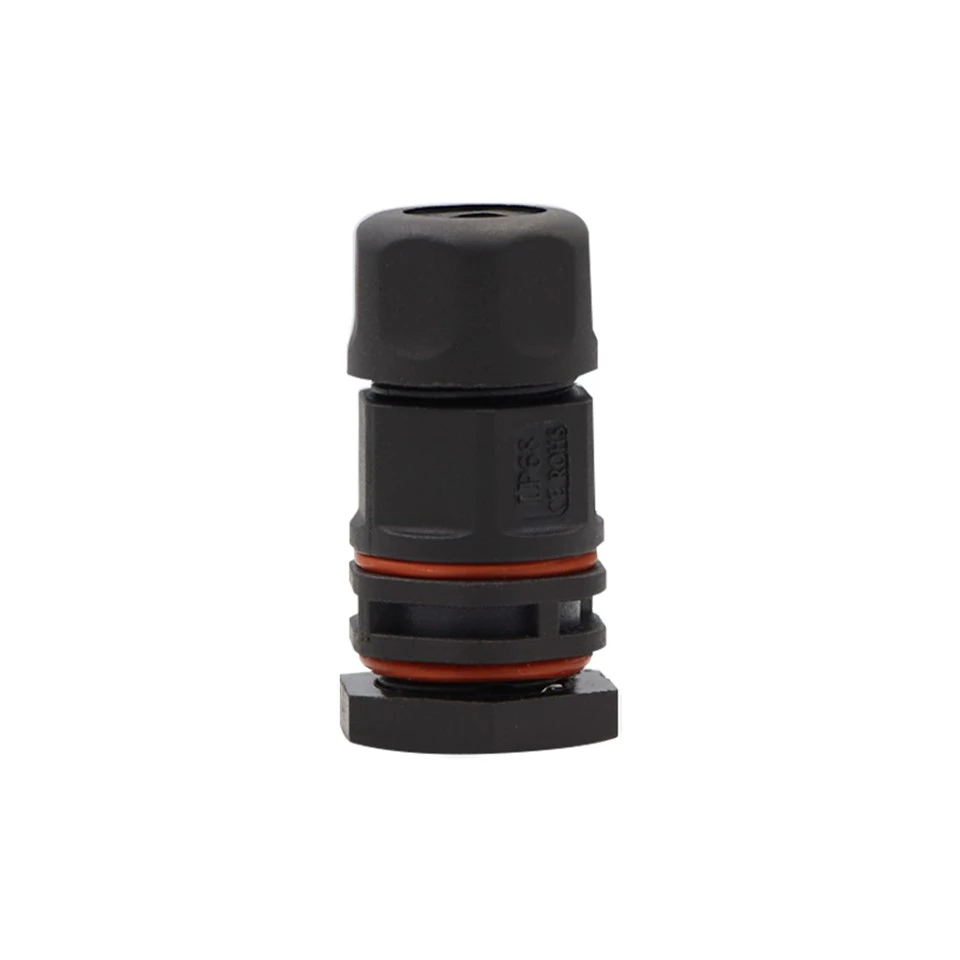

M16 3 Core Panel Mount menetes vízálló csatlakozó IP67

Az M16 3-magos, panelre szerelhető menetes csatlakozó nagy áramerősségű válaszfali interfész ipari áramelosztáshoz, motorvezérlőkhöz és nagy teljesítményű kültéri berendezésekhez – 20A/250V AC névleges névleges értékkel, ami a legmagasabb az M16 sorozatban. Az M16×1.0 menet biztonságos rögzítést biztosít vibráció alatt. Elektromos teljesítmény: érintkezési ellenállás 10 mΩ vagy annál kisebb, szigetelés 500 MΩ vagy nagyobb DC 500 V-on, dielektromos ellenállás 1,5 kV AC, 1500 párosítási ciklus után stabil. Az IP67-es tömítés nikkelezett sárgaréz csapokkal és PVC házzal biztosítja a működést –20 foktól +85 fokig. Panelkivágáson keresztül rögzíthető menetes persellyel és tömítő alátéttel – nincs kábelátvezetés, csökkentve a nedvesség bejutását. A párhuzamos áramkör támogatja a rugalmas vezetékezést. Egyedi konfigurációk állnak rendelkezésre az OEM projektekhez.

A szálláslekérdezés elküldése

A Dongguan Hejiaxin Technology Co., Ltd. az m16 3 core panelre szerelhető menetes vízálló ip67 csatlakozó egyik vezető gyártója és szállítója Kínában. Kérjük, bátran nagykereskedjen Kínában gyártott tartós termékeket itt, és szerezze be gyárunk árlistáját. Minden testreszabott termék kiváló minőségű és versenyképes áron.

Műszaki előírások

Paraméter	Specifikáció
Névleges feszültség	AC250V
Jelenlegi R ating	Kisebb vagy egyenlő, mint 20A
Bekapcsolási idők	1500
Max kábel OD	8,0 mm vagy annál kisebb
Áramkör felépítése	Párhuzamos
Érintkezési ellenállás	10mΩ
Szigetelésszerkezet	500MΩ DC500V
Feszültségállóság szobahőmérsékleten	1,5 KV
TemperatureRating	-20 fok ~+85 fok
Vízálló szint	IP67

Anyagspecifikációk

Paraméter	Specifikáció
Huzal Anyaga	PVC, gumi
Jack anyaga	PVC
Pin Anyaga	Nikkel{0}}bevonatú sárgaréz
Tömítőgyűrű	Gumi

Termékmérnöki rajz

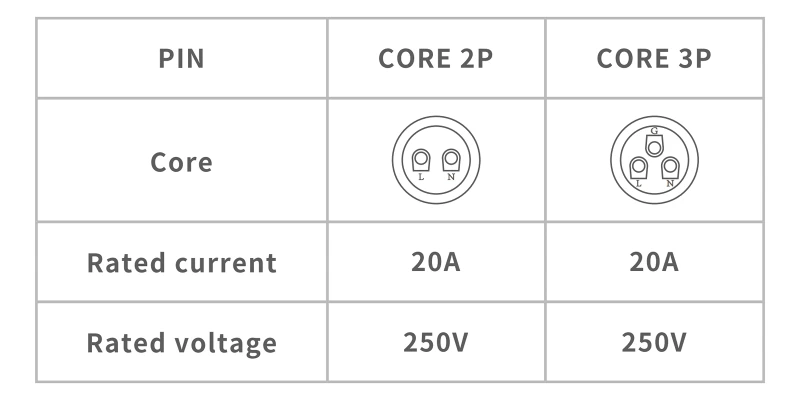

Core Configuration Diagram

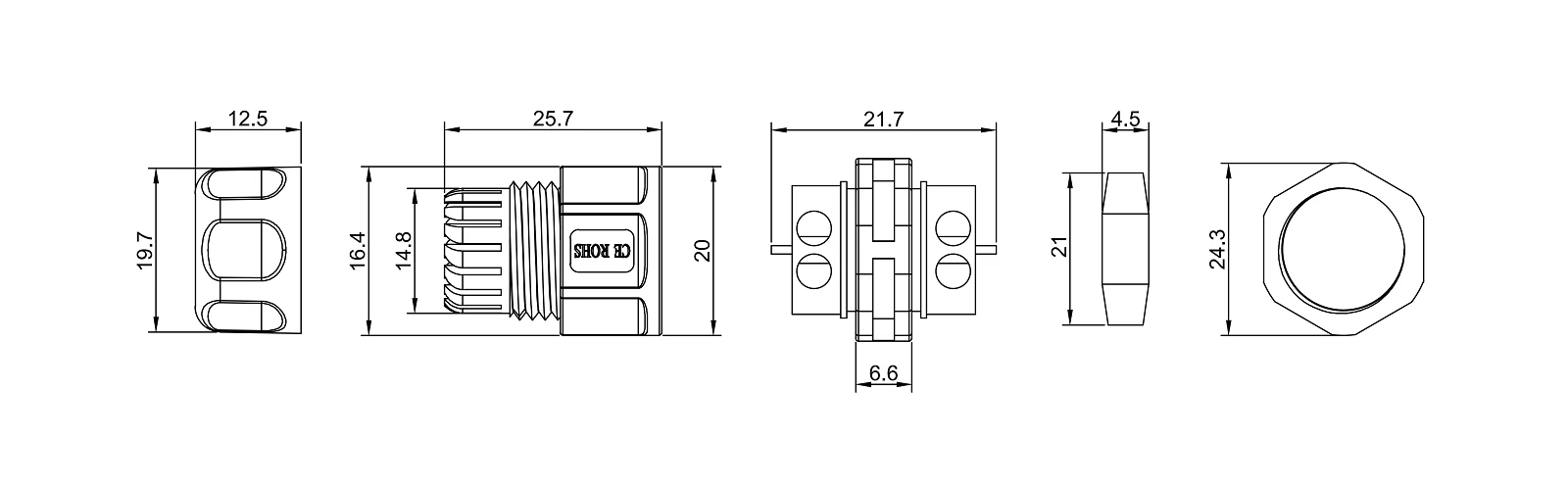

Dimensional Drawing

A méretrajz a legfontosabb mechanikai adatokat tartalmazza a csatolt CAD-kivonatonként. Panelre szerelhető dugó: teljes hossz 24,3 mm (anyával), csatlakozómenet hossza 12,5 mm, csatlakozó anya szélessége 25,7 mm a lapokban. Befogóaljzat: illeszkedő menetmélység 14,8 mm, tömítés kompressziós zóna 6,6 mm. Mindkettő M16×1.0 menetet használ. A mag konfigurációs táblázata ennél a 3 érintkezős változatnál a következőket jelzi: 20A/250V (2 tűs 20A/250V is). Egyedi csapkonfigurációk és mechanikai méretek állnak rendelkezésre – testre szabhatjuk a ház hosszát, menetprofilját, anyaméretét és érintkezőinek elrendezését, hogy megfeleljenek az adott panelvastagságnak és kábelkövetelményeknek. Tűrések ISO 2768-m szerint. PDF/DWG elérhető a CAD-integrációhoz.

Termék részletek

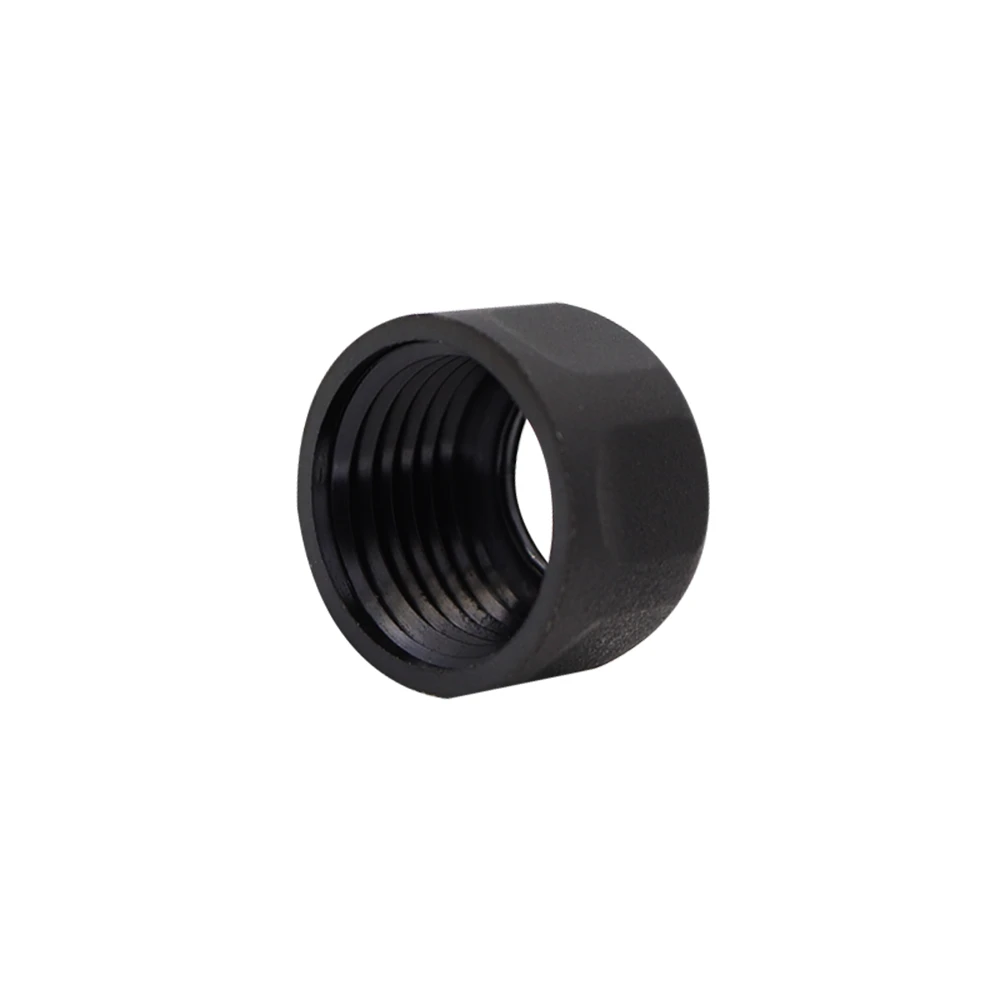

Kör alakú csatlakozógyűrű

Ezen a képen a kör alakú csatlakozógyűrűs tartozék látható. A gyűrű további mechanikai támasztást és beállítást biztosít az illesztés során, biztosítva az M16×1.0 menetek megfelelő kapcsolódását. A fekete PVC-bevonat illeszkedik a csatlakozóházhoz az egyenletes megjelenés és a korrózióállóság érdekében.

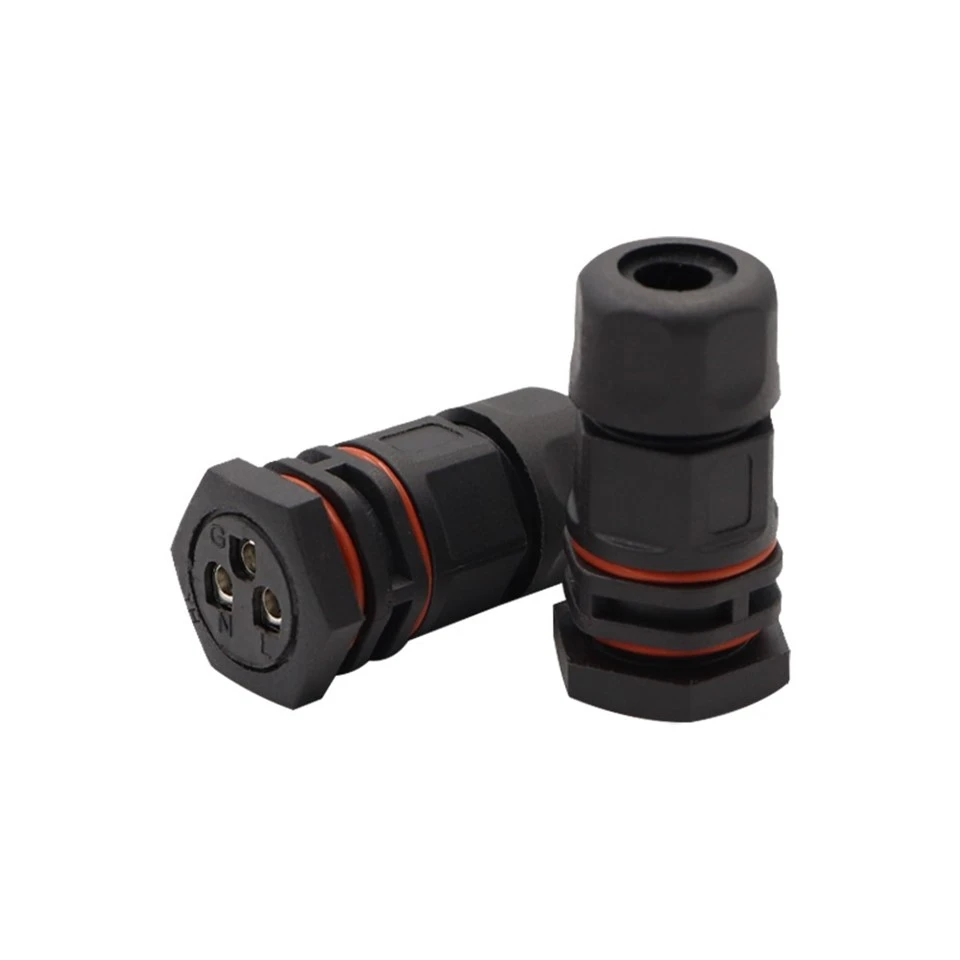

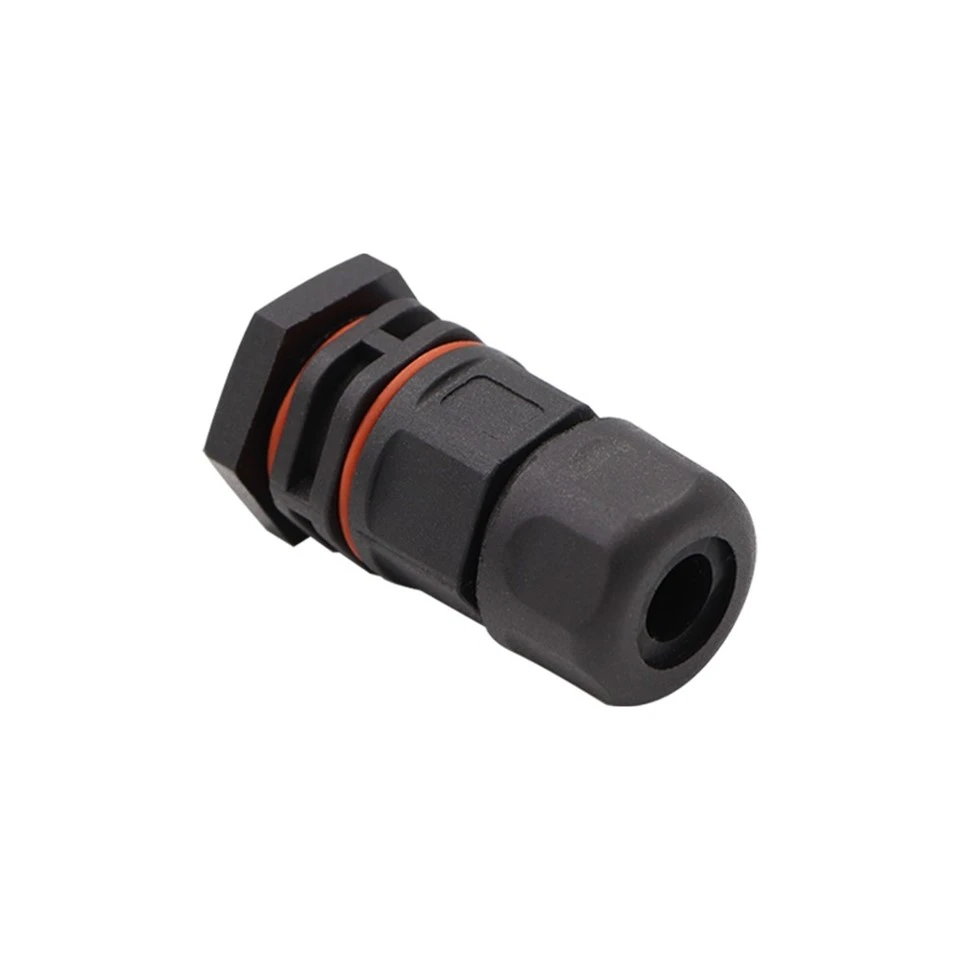

Menetes interfész (fekete PVC)

Ezen a képen a menetes illesztőfelület látható fekete PVC házzal. Jól látható az M16×1.0 külső menet és a belső menetprofil. A fekete PVC anyag robusztus szigetelést és korrózióállóságot biztosít az ipari környezetben.
