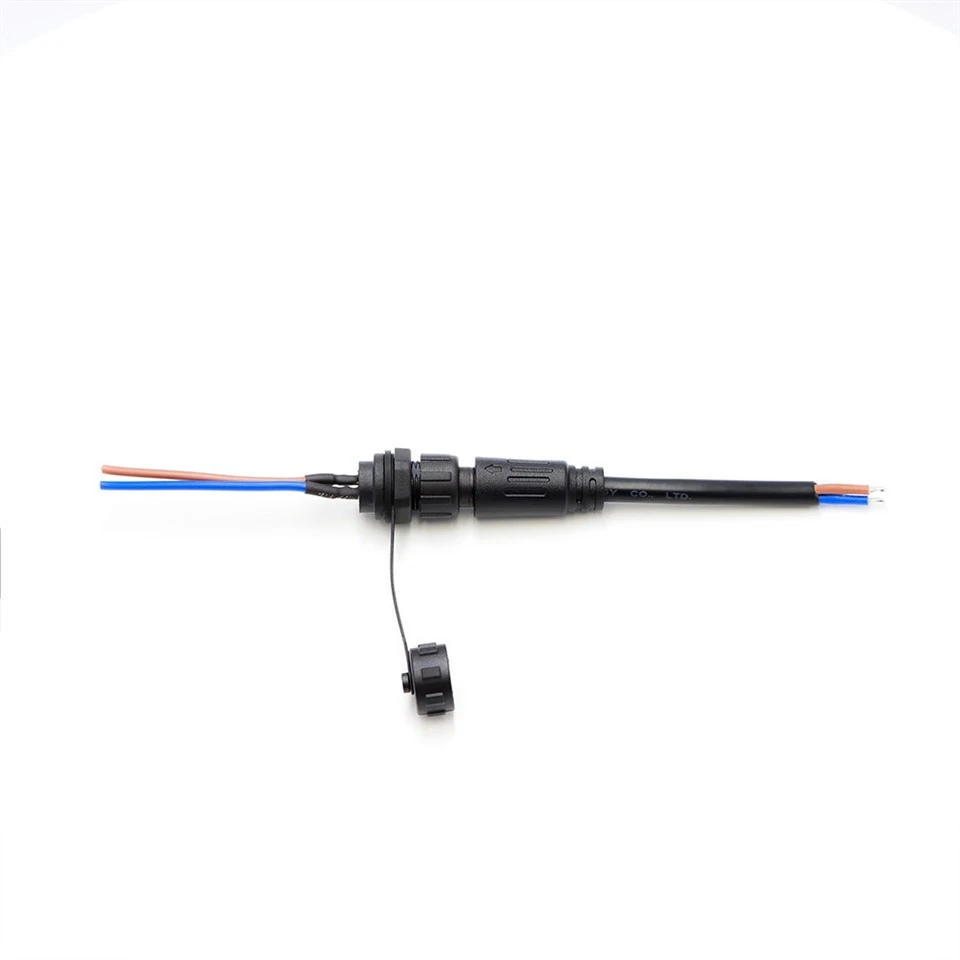

M16 2 Core Panel Mount menetes vízálló csatlakozó IP67

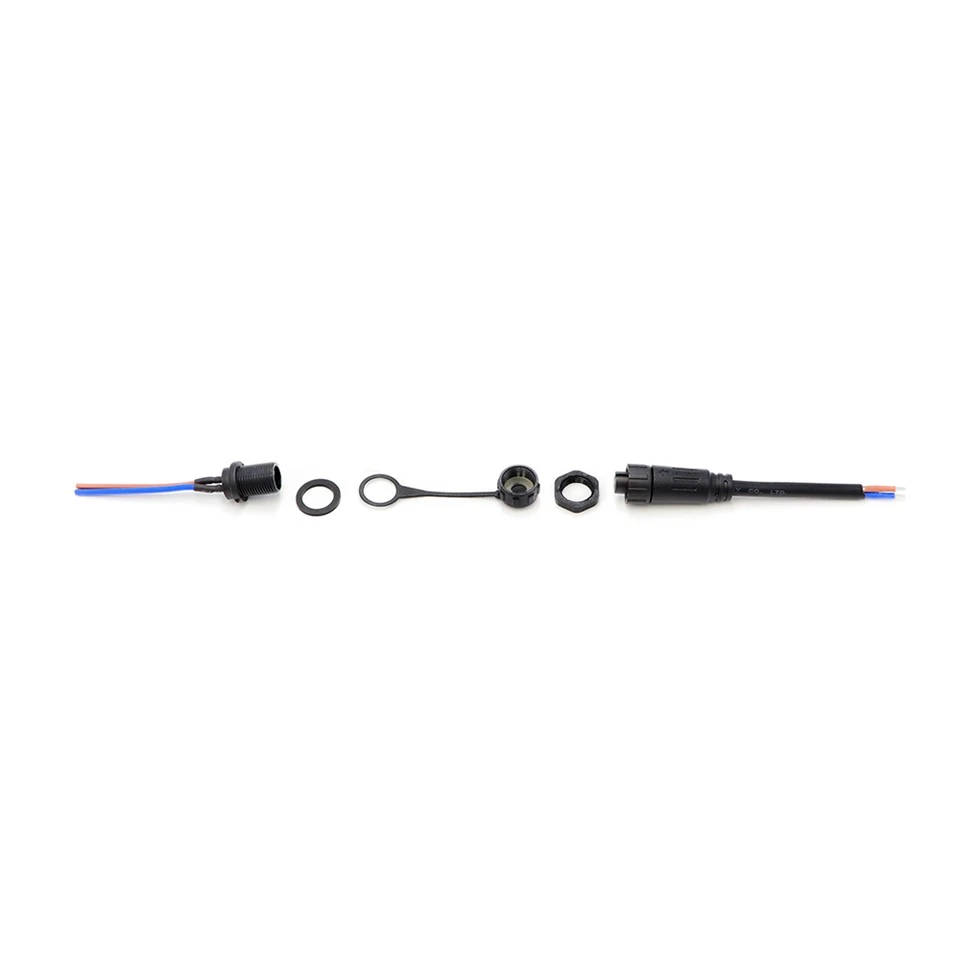

Az M{0}}-mag panelre szerelhető változata rögzített telepítésre készült – egy kör alakú kivágáson megy keresztül, menetes persellyel és tömítő alátéttel. Ez a kialakítás kiküszöböli az átmenő kábellyukakat, ami azt jelenti, hogy kevesebb helyen juthat be a nedvesség. Jól használható kapcsolószekrényekhez, csatlakozódobozokhoz, kültéri házakhoz . 10A/250V AC, M16×1.0 menet. Elektromos rész: 10 mΩ vagy annál kisebb érintkezési ellenállás, 500 MΩ vagy nagyobb szigetelés 500 V DC-n, 1,5 kV dielektromos ellenállás, 1500 ciklus. IP67 tömítés, nikkelezett sárgaréz csapok, PVC ház, -20 foktól +85 fokig . Párhuzamos áramkör. Jól működik az OEM vezérlőrendszerekhez, az időjárásálló elosztáshoz és a panelekhez, ahol a burkolat zárt tartása prioritás. A panelvastagság tartománya a rajzon látható – vágás előtt ellenőrizze.

A szálláslekérdezés elküldése

A Dongguan Hejiaxin Technology Co., Ltd. az m16 2 core panelre szerelhető menetes vízálló ip67 csatlakozó egyik vezető gyártója és szállítója Kínában. Kérjük, bátran nagykereskedjen Kínában gyártott tartós termékeket itt, és szerezze be gyárunk árlistáját. Minden testreszabott termék kiváló minőségű és versenyképes áron.

Műszaki előírások

Paraméter	Specifikáció
Névleges feszültség	AC250V
Jelenlegi R ating	Kisebb vagy egyenlő, mint 6A
Bekapcsolási idők	1500
Max kábel OD	8,0 mm vagy annál kisebb
Áramkör felépítése	Párhuzamos
Érintkezési ellenállás	10mΩ
Szigetelésszerkezet	500MΩ DC500V
Feszültségállóság szobahőmérsékleten	1,5 KV
TemperatureRating	-20 fok ~+85 fok
Vízálló szint	IP67

Anyagspecifikációk

Paraméter	Specifikáció
huzal Anyaga	PVC, gumi
Jack anyag	PVC
Pin Anyaga	Nikkel{0}}bevonatú sárgaréz
Tömítőgyűrű	Gumi

Termékmérnöki rajz

Core Configuration Diagram

Dimensional Drawing -

A CAD-ból: 53,0 mm átmérőjű csatlakozódugó, M16 × 1,0 perselymenet 15,0 mm, paneloldali menet 14,0 mm, rögzítő anya 24,1 mm AF. Befogóaljzat: illeszkedő menetmélység 16,4 mm, anya 21,5 mm AF. Áramcsökkentés a panelre szerelhető sorozathoz: 2 tűs 10A/250V, 3 tűs 8A/250V, 4 tűs 6A/250V, 5 tűs 4A/110V, 10 tűs 2A/60V. ISO 2768-m. PDF/DWG elérhető. És igen – a házhossz, a menetprofilok, az anyaméretek, az érintkezők elrendezése mind módosítható a panelvastagságnak és a kábelbevezetési igényeknek megfelelően. Csak mondja el, mivel dolgozik.

Termék részletek

Férfi és női elölnézet (4 tűs változat)

Ezen az elölnézeti képen a 4 tűs változat dugója és aljzata látható (illusztráció céljából), egymás mellett elhelyezve. Mindkettő négy nikkelezett sárgaréz érintkezővel rendelkezik, amelyek szabványos M16 kör alakúak, fekete PVC házzal. Ez a kép segít az összeszerelés előtt ellenőrizni a tű/foglalat igazítását és tájolását.

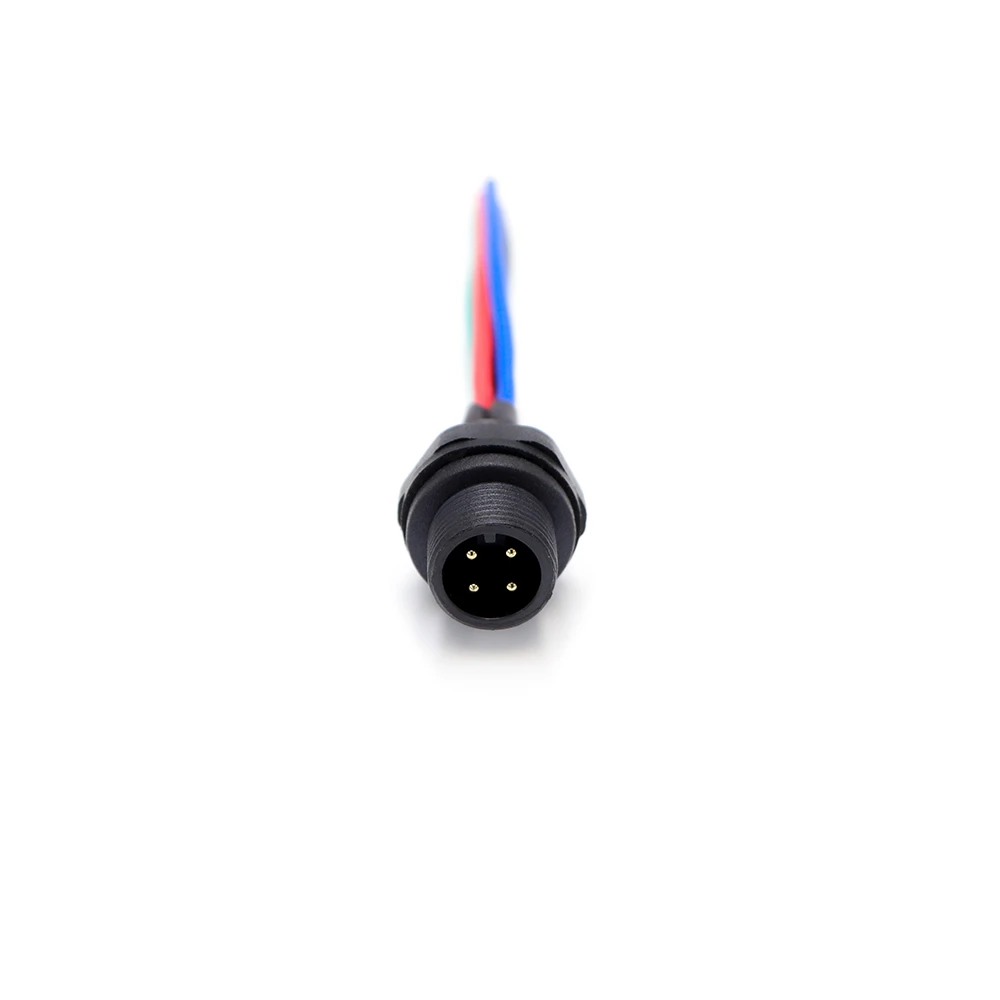

Dugós dugó elölnézet (4 tűs változat, fekete PVC)

Ezen az elülső nézeten a 4 érintkezős változat dugós dugója látható (illusztráció céljából), jól látható négy nikkelezett sárgaréz tüskével. A fekete PVC ház és az M16×1.0 külső menet is látható. Ez a kép segít a csapok állapotának, egyenességének és a bevonat minőségének ellenőrzésében a párosítás előtt.
