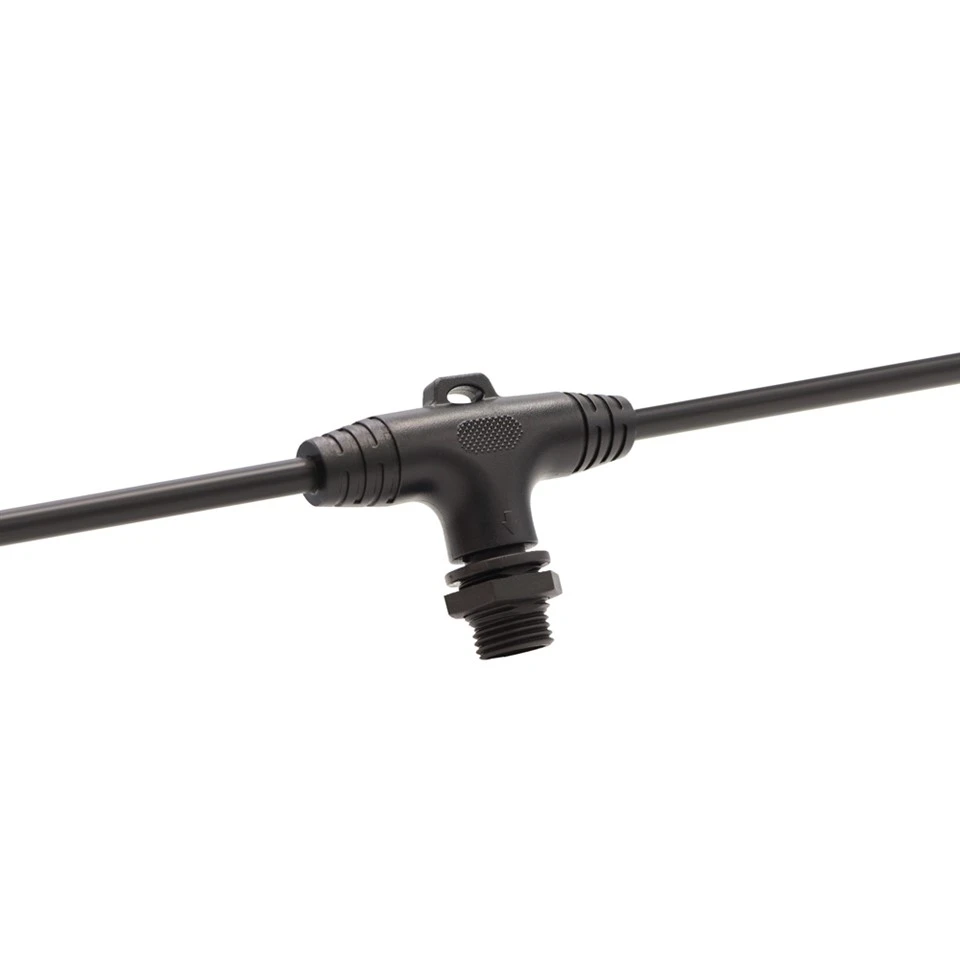

M12 2-6 tűs T-típusú vízálló akkumulátorkábel-szerelvény robotkábel-kezeléshez, IP67

Az M12 2-6 Pin T-Type elágazó panel vízálló csatlakozója egy három-utas söntvezeték-alkatrész, amelyet kifejezetten kültéri sorozatú elektromos vezetékekhez terveztek. Egyedülálló T-alakú, egy-a-kettőben-kiépítése jelentősen leegyszerűsíti a terepi vezetékezést, így nincs szükség terjedelmes közbenső csatlakozódobozokra.
Szabványos M12 × 1.0 menetes reteszelőszerkezettel párosítva gumi tömítő alátétekkel, stabil IP67 por- és vízálló teljesítményt nyújt, így ellenáll a nedves, esős, földbe ásott és szabadtéri, nyitott{3}}levegős munkakörnyezetnek. Az érintkezők nikkelezett sárgarézből készültek, alacsony érintkezési ellenállással, stabil vezetőképességgel és erős rozsdaálló -rozsdamentességgel. Az egész ház merev PVC-ből készült, jó ütésállósággal és széles hőmérsékleti alkalmazkodóképességgel rendelkezik, amely -20 foktól +85 fokig terjed.
Ezt az elágazót széles körben alkalmazzák kültéri tájvilágításban, kerti lámpákban, LED-es utcai lámpákban, felügyeleti tápegységekben és kis ipari elosztott vezetékekben. Az egyedi kábelhossz, a tűszám és a kábelfurat belső átmérője beállítható az aktuális építési követelményekhez.

A szálláslekérdezés elküldése

A Dongguan Hejiaxin Technology Co., Ltd. az m12 2-6 tűs t- típusú vízálló akkumulátorkábel-összeállítások egyik vezető gyártója és szállítója az ip67 robotkábel-kezeléshez Kínában. Kérjük, bátran nagykereskedjen Kínában gyártott tartós termékeket itt, és szerezze be gyárunk árlistáját. Minden testreszabott termék kiváló minőségű és versenyképes áron.

Műszaki előírások

Paraméter	Specifikáció
Névleges feszültség	AC250V
Jelenlegi értékelés	16A
Párzási ciklusok	1500 alkalommal
Max kábel OD	8,0 mm vagy annál kisebb
Áramkör felépítése	4 mag egy-a kettőben-kimenet T- típusú párhuzamos áramkör
Érintkezési ellenállás	Kisebb vagy egyenlő, mint 10 mΩ
Szigetelési ellenállás	Nagyobb vagy egyenlő, mint 500 MΩ 500 V DC-n
Feszültségállóság szobahőmérsékleten	1,5 KV
Hőmérséklet minősítés	-20 fok ~+85 fok
Vízálló szint	IP67

Anyagspecifikációk

Paraméter	Specifikáció
Huzalhoz illő anyag	PVC / gumi kábel
Fő ház anyaga	PVC
Pin érintkező anyag	Nikkel{0}}bevonatú sárgaréz
Tömítő alkatrészek	Gumi tömítőgyűrű és kábeltömszelenc
Záróanya anyaga	PVC

Termékmérnöki rajz

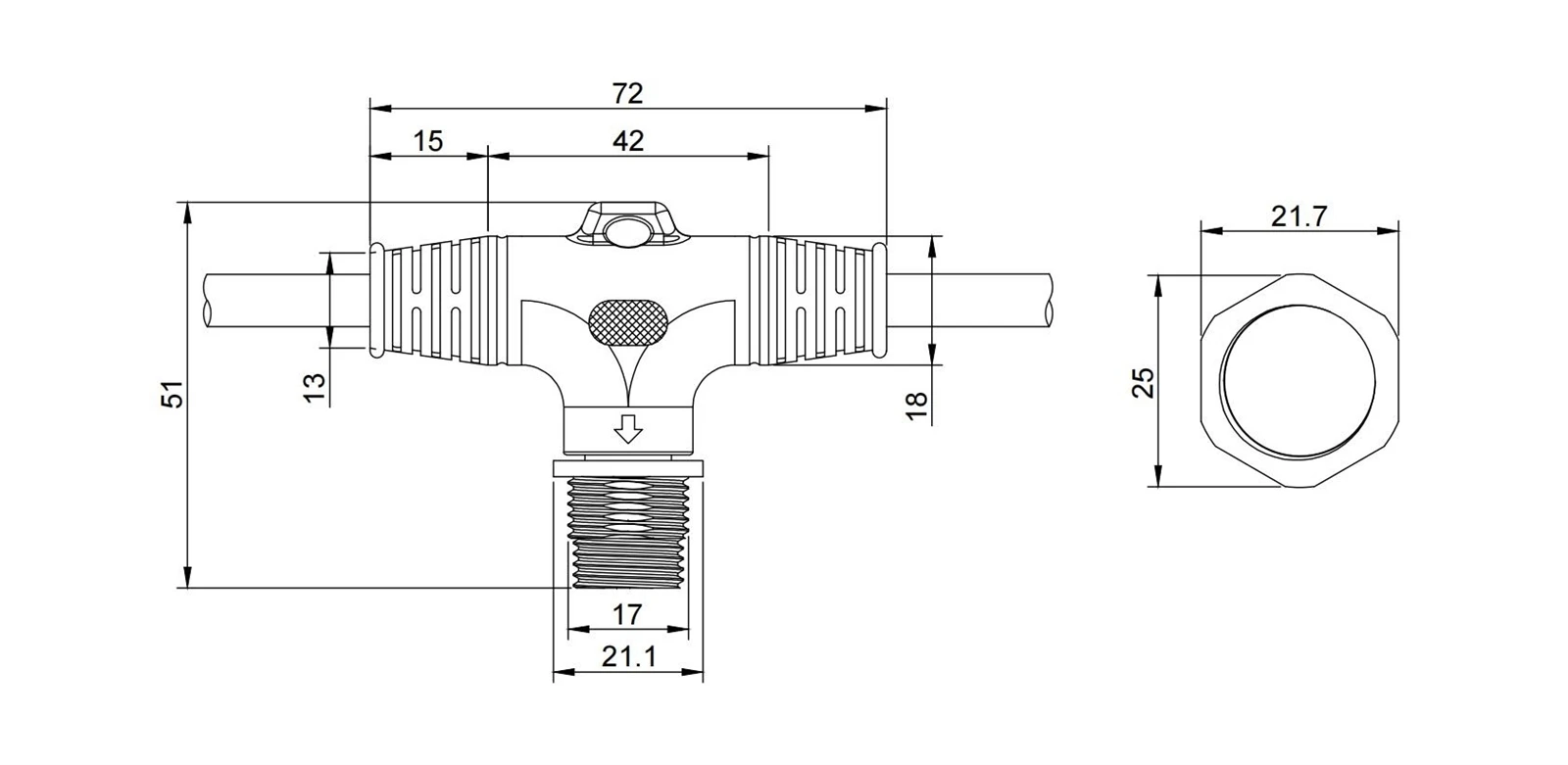

Dimensional Drawing

Ez a CAD méretrajz rögzíti a T- típusú elágazó csatlakozó összes magmechanikai méretét. A teljes vízszintes hossz 72 mm, a függőleges menetszakasz hossza 21,1 mm, a hatszögletű rögzítőanya laposan 25 mm. A szabványos M16×1.0 külső menet biztosítja a zökkenőmentes illeszkedést a tartóhüvelyes kábeldugókkal. A beépített-kábel tehermentesítő szerkezete hatékonyan elkerüli a huzalszakadást, amelyet a húzás és a hosszantartó{10}}rezgés okoz. Minden mérettűrés megfelel az ISO 2768-m szabványnak. PDF és DWG mérnöki rajzok kérésre rendelkezésre állnak. Támogatjuk a ház hosszának, menetméretének és kábelbemeneti méretének testreszabott módosítását, hogy megfeleljenek a panel vastagságának és a vezetékelrendezésnek.

Termék részletek

Ezen a képen a tartó anyakábel dugója látható beépített PVC-házzal. Több-rétegű belső gumigyűrű szorosan rögzíti a kábel külső köpenyét, így megbízható vízálló tömítést biztosít. A 4 lyukú érintkezőüreg tökéletesen illeszkedik a T-csatlakozó apa-kivezetéséhez a kényelmes soros hosszabbító kábelezés érdekében.

PVC hatszögletű záróanya tartozék

Ez a független felvétel az M16 T csatlakozóhoz illő hatszögletű rögzítőanyát mutatja. Együttműködik a külső menettel, hogy összenyomja a tömítő alátéteket és szorosan rögzítse az egész szerelvényt. A fekete PVC anyag összhangban van a fő házzal, kiváló szigeteléssel és kültéri öregedésgátló -teljesítménnyel.
